重錘翻板閥的工作原理

來源：泊頭市天潤環保機械設備有限公司發布時間：2025/9/23 16:25:36

重錘翻板閥是一種利用物料自重和配重杠桿系統實現自動卸灰與鎖風的機械裝置，其核心工作原理是物料堆積壓力驅動閥板開啟，卸料后配重機構使閥板復位關閉，防止空氣泄漏。‌ 該閥通過純機械傳動實現周期性卸灰，廣泛應用于除塵設備、料倉等場景，確保效率高的、密封的物料輸送。‌‌

‌工作原理與結構組成‌
重錘翻板閥 基于杠桿平衡原理運行，分為單層和雙層兩種類型：
‌工作流程‌：
‌關閉狀態‌：閥板在重錘重力作用下緊貼密封面，阻斷物料流動。‌‌
‌開啟狀態‌：物料堆積產生的壓力克服重錘重量，推動閥板旋轉開啟，物料下落。‌‌
‌復位階段‌：物料卸完后，配重杠桿系統使閥板自動復位至關閉位置，防止外部空氣（野風）進入系統。‌‌

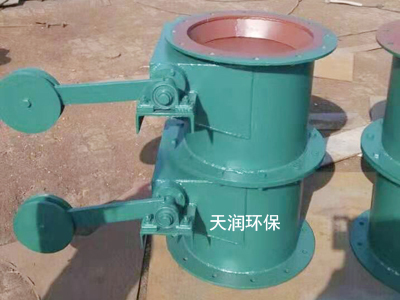

‌雙層重錘翻板閥 特殊機制‌：上下閥板交替啟閉，始終保持一層閥板關閉，以增強鎖風效果，適用于正壓輸送環境。‌‌
‌核心結構‌：
殼體（碳鋼或不銹鋼）、閥板、重錘桿、重錘及軸承座等。‌‌
配重桿可調節位置，控制閥板開合頻率以適應不同工況。‌‌
‌特點優勢與應用領域‌
‌特點‌：
純機械驅動，無傳動部件，故障率低。‌‌
耐磨襯板設計防止卡料，工作溫度可達150℃。‌‌
通過調節重錘位置好的控制卸灰量。‌‌
‌應用‌：主要用于冶金、化工、電力、建材等行業的除塵器灰斗、料倉卸料，兼具鎖風與連續卸灰功能。‌‌
